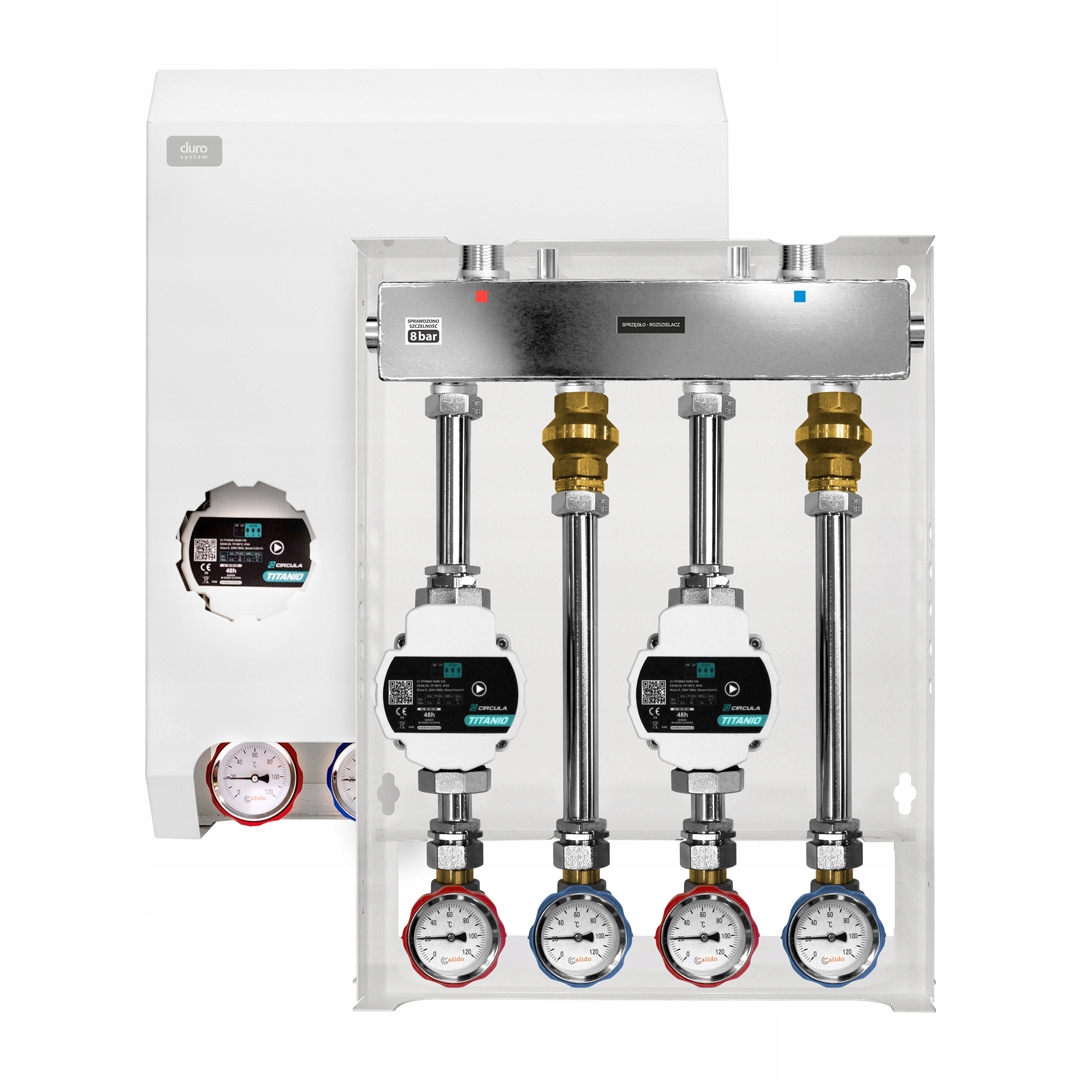

Budowa:

1. Szafka
2. Sprzęgło - rozdzielacz lub rozdzielacz ze stali nierdzewnej
3. Zawór zwrotny Calido Pionier
4. Zawór kulowy Calido S30 W/W 1″ z ruchomą nakrętką i termometrem
5. Sekcja bezpośrednia (bez regulacji temperatury) stosowana w obiegach CO

Zastosowanie:

• Stosowane w instalacjach CO i OP
• Przeznaczone do rozdziału obiegów instalacjigrzewczej
• Dostępne w konfiguracji z dwoma lub trzema oddzielnymi obiegami grzewczymi
• Obiegi grzewcze połączone są dedykowanym sprzęgło-rozdzielaczem lub rozdzielaczem ze stali nierdzewnej
• Wszystkie elementy grup pompowych Duro System są fabrycznie zmontowane i zamknięte w szafce, co zapewnia szybki i bezproblemowy montaż i uruchomienie całej instalacji
• Zestaw montażowy (kołki + śruby) w komplecie

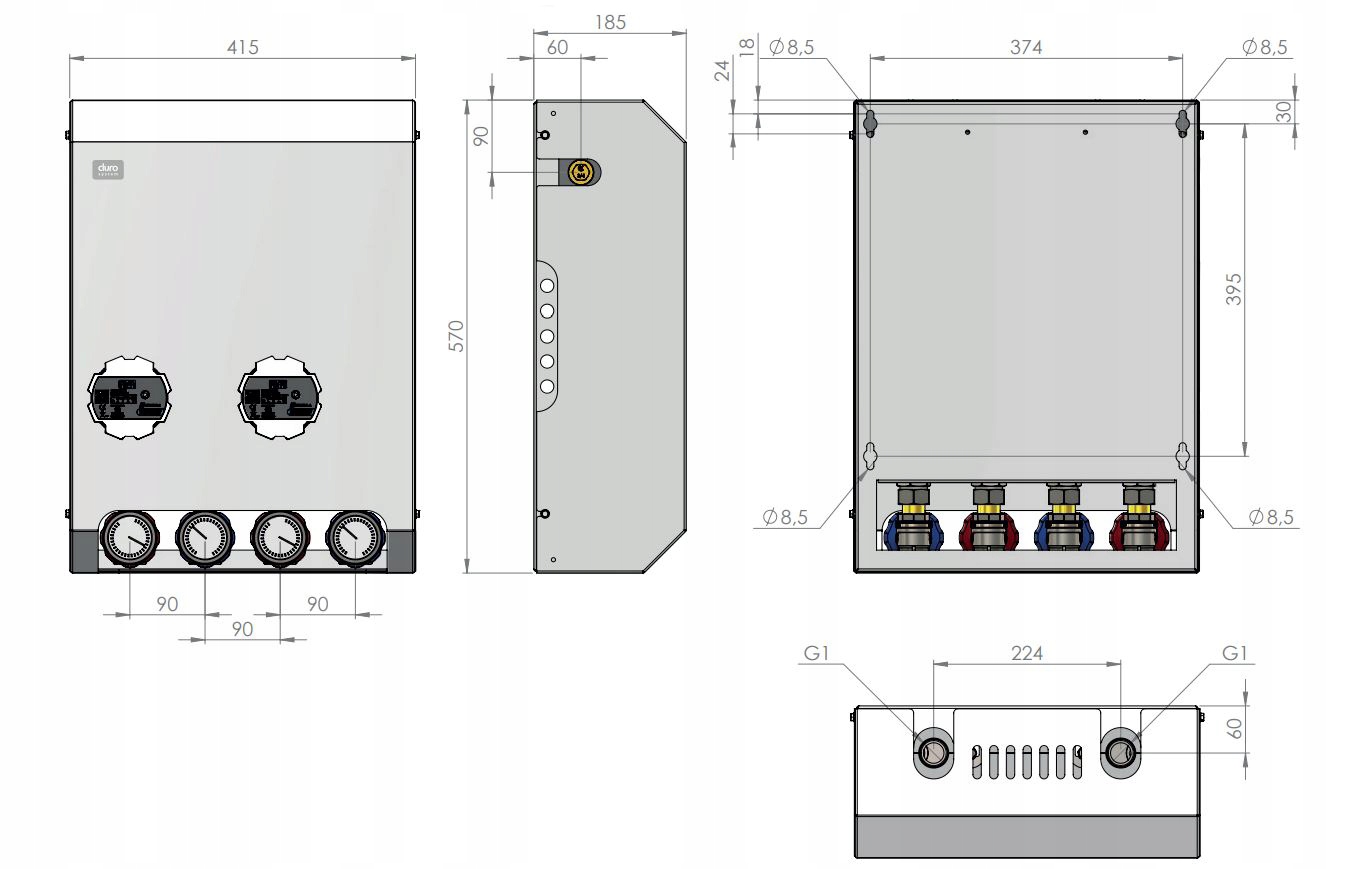

Wymiary:

Dane techniczne:

• Moc instalacji ≤30 kW
• P max: 6 bar
• T max: 90°C
• Medium: woda (zgodna z PN-C-04607:1993) oraz roztwór wody z glikolem do 50%
• Kvs zaworu termostatycznego trójdrogowego Calido:
• 1,6 m3/h maksymalna powierzchnia ogrzewania 130 m2
• 3,2 m3/h maksymalna powierzchnia ogrzewania 250 m2
• Zakres regulacji temperatury zaworu termostatycznego trójdrogowego: 23÷43°C

Grupy pompowe można montować w pozycjach:

A. czynnik grzewczy pompowany do dołu

B. czynnik grzewczy pompowany do góry

C. czynnik grzewczy pompowany w lewą lub prawą stronę – ustawienie boczne

(przy ustawieniu bocznym zalecane jest aby na szczycie rozdzielacza / sprzęgło- -rozdzielacza zainstalować odpowietrznik automatyczny oraz na dole rozdzielacza / sprzęgło-rozdzielacza zawór spustowy)

OPIS ELEMENTÓW SKŁADOWYCH GRUP POMPOWYCH:

Pompa obiegowa Circula Titanio 25/60-130:

Grupy pompowe duro system wyposażone są w nowoczesne pompy elektroniczne Circula, które zapewniają obieg medium grzewczego po stronie poszczególnych obiegów/pętli instalacji grzewczej.

Parametry techniczne:

• Temperatura cieczy: od +2˚ C do 95˚ C
• Dopuszczalna temperatura otoczenia: 0-40°C
• Klasa temperaturowa: TF=95˚ C
• Maksymalne ciśnienie pracy: 10 bar
• Średnica przyłączeniowa korpusu: G 1 1/2"
• Przepływ maksymalny: 3,2 m3/h
• Wysokość podnoszenia: 1-6 m
• Moc: 45 W
• Napięcie zasilania: 230V (50Hz)
• Klasa ochrony: IP44
• Klasa izolacji: F
• Najwyższy współczynnik efektywności energetycznej: EEI≤0,20
• Przetłaczana ciecz: woda odpowiada normie PN-C-04607:1993 i powinna być wolna od cząstek stałych, włókien i zanieczyszczeń.
