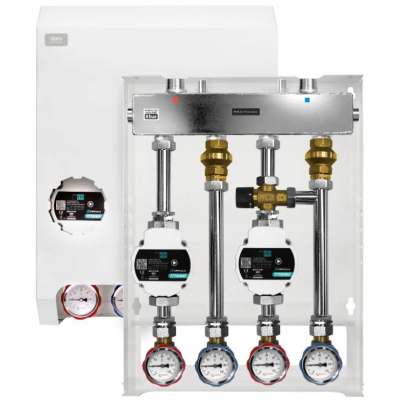

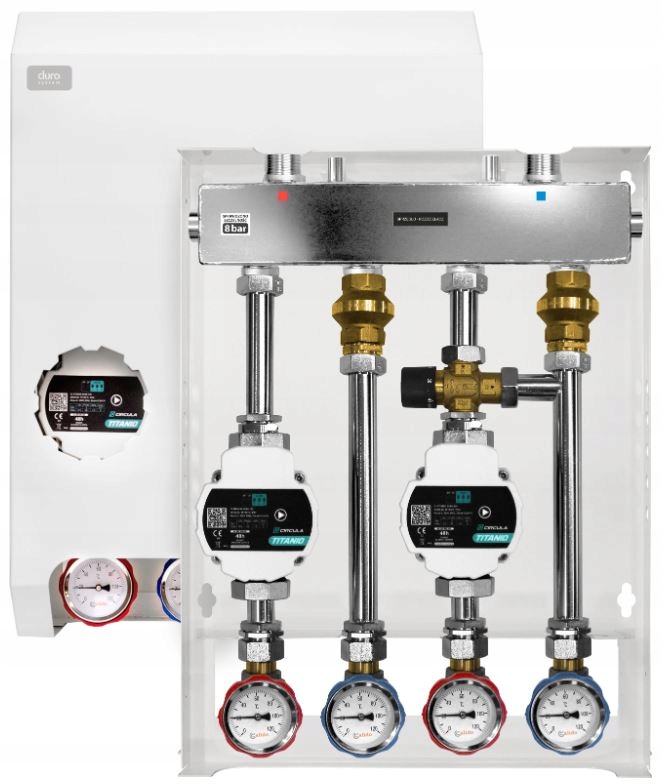

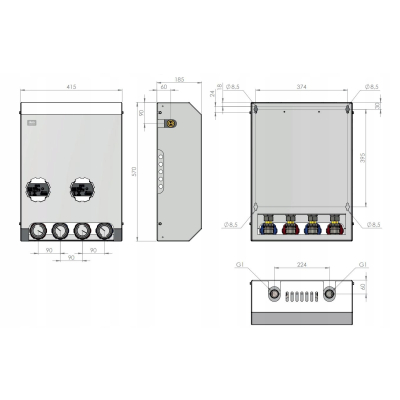

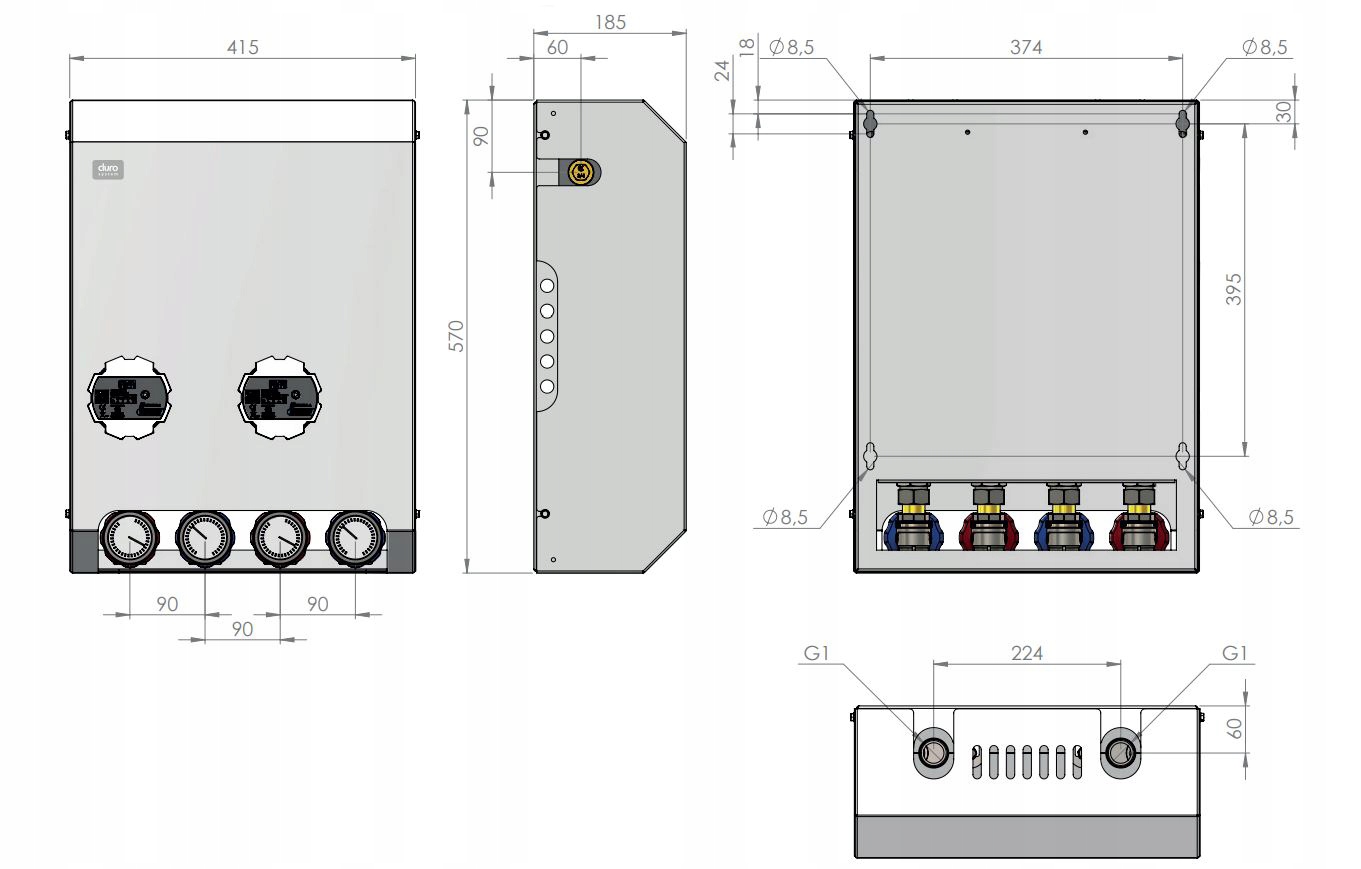

Grupa pompowa DURO SYSTEM z 2 sekcjami grzewczymi

Kod producenta: D/S-GPT-B-ZTM3,2

1 sekcja:

• bezpośrednia z pompą CIRCULA TITANIO 25/60-130, z zaworami kulowymi S30 W/W 1" z termometrem i zaworem zwrotnym PIONIER 1"

2 sekcja:

• z trójdrogowym zaworem termostatycznym 3,2 m3/h, z pompą CIRCULA TITANIO 25/60-130, z zaworami kulowymi S30 W/W 1" z termometrem i zaworem zwrotnym PIONIER 1"

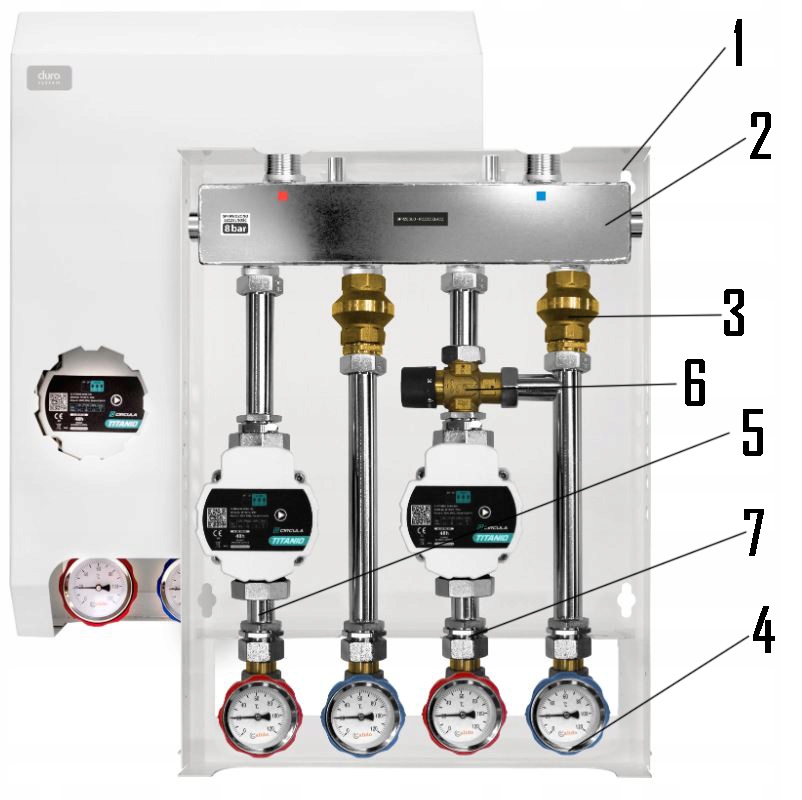

Budowa:

1. Szafka
2. Sprzęgło - rozdzielacz lub rozdzielacz ze stali nierdzewnej
3. Zawór zwrotny Calido Pionier
4. Zawór kulowy Calido S30 W/W 1″ z ruchomą nakrętką i termometrem
5. Sekcja bezpośrednia (bez regulacji temperatury) stosowana w obiegach CO
6. Trójdrogowy zawór termostatyczny
7. Sekcja z zaworem termostatycznym mieszającym stosowana w obiegach ogrzewania płaszczyznowego

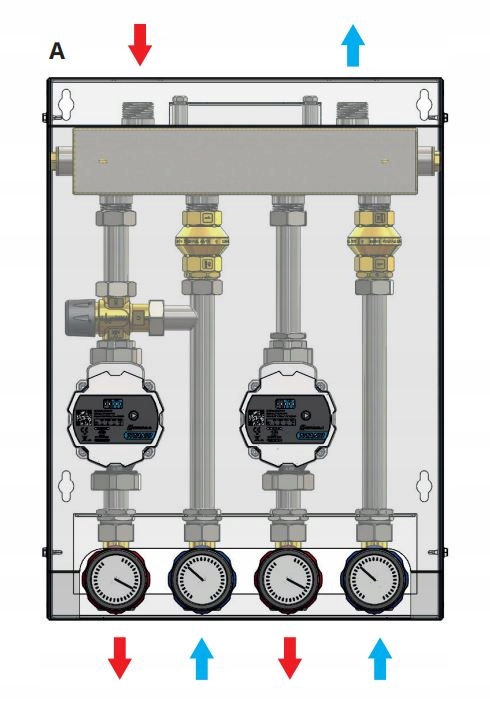

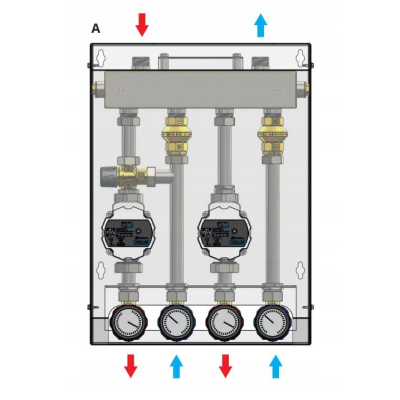

A. czynnik grzewczy pompowany do dołu

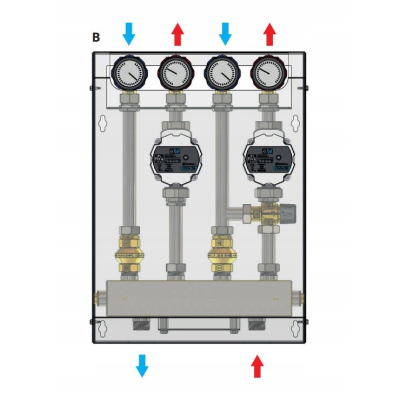

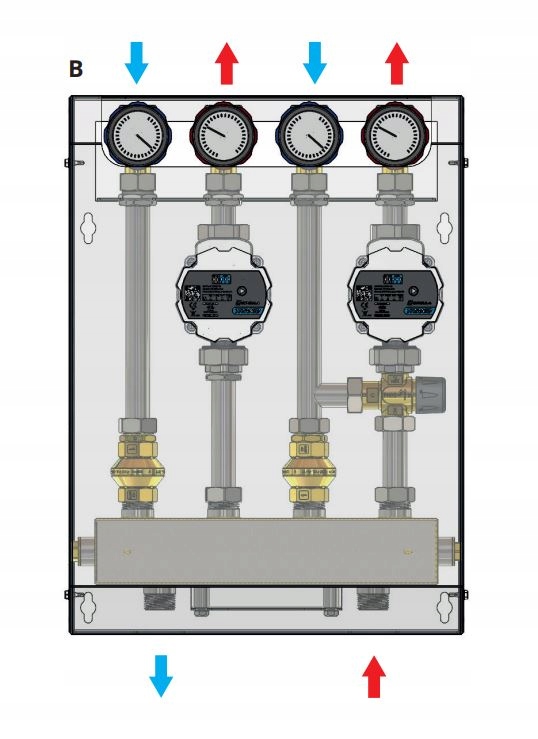

B. czynnik grzewczy pompowany do góry

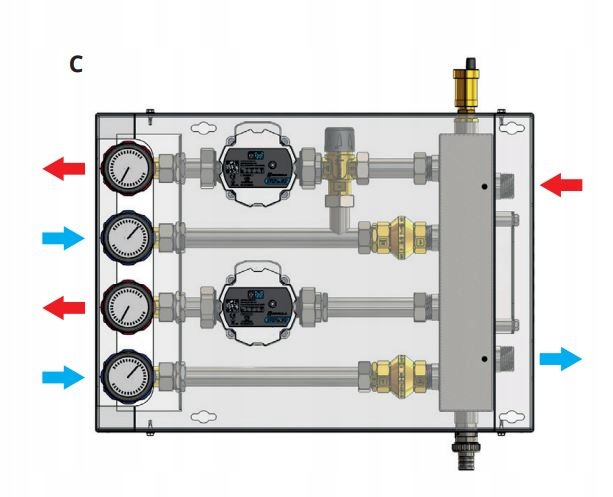

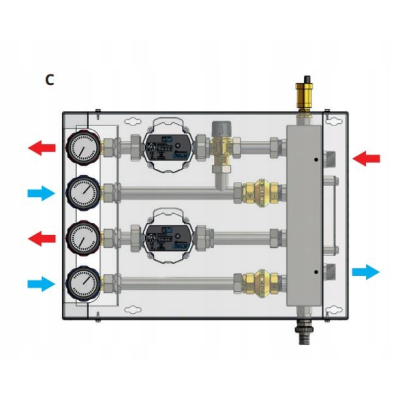

C. czynnik grzewczy pompowany w lewą lub prawą stronę – ustawienie boczne

(przy ustawieniu bocznym zalecane jest aby na szczycie rozdzielacza / sprzęgło- -rozdzielacza zainstalować odpowietrznik automatyczny oraz na dole rozdzielacza / sprzęgło-rozdzielacza zawór spustowy)

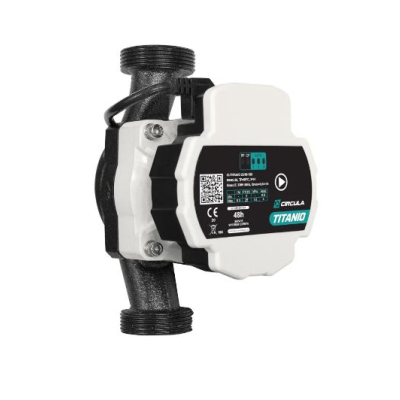

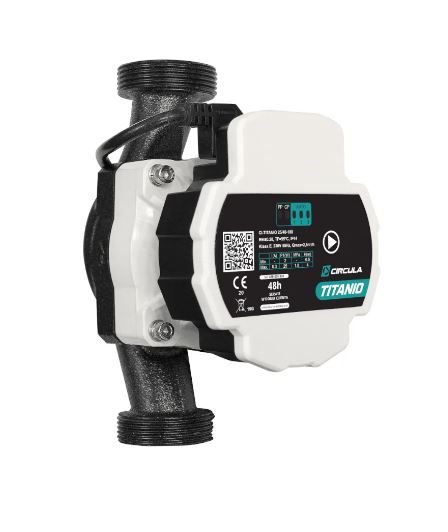

Pompa obiegowa Circula Titanio 25/60-130:

Grupy pompowe duro system wyposażone są w nowoczesne pompy elektroniczne Circula, które zapewniają obieg medium grzewczego po stronie poszczególnych obiegów/pętli instalacji grzewczej.

Parametry techniczne:

• Temperatura cieczy: od +2˚ C do 95˚ C
• Dopuszczalna temperatura otoczenia: 0-40°C
• Klasa temperaturowa: TF=95˚ C
• Maksymalne ciśnienie pracy: 10 bar
• Średnica przyłączeniowa korpusu: G 1 1/2"
• Przepływ maksymalny: 3,2 m3/h
• Wysokość podnoszenia: 1-6 m
• Moc: 45 W
• Napięcie zasilania: 230V (50Hz)
• Klasa ochrony: IP44
• Klasa izolacji: F
• Najwyższy współczynnik efektywności energetycznej: EEI≤0,20
• Przetłaczana ciecz: woda odpowiada normie PN-C-04607:1993 i powinna być wolna od cząstek stałych, włókien i zanieczyszczeń.

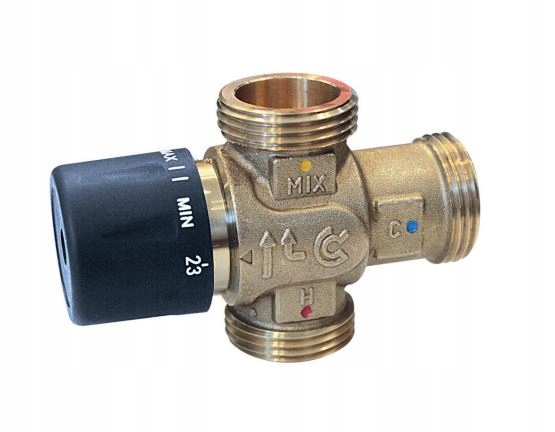

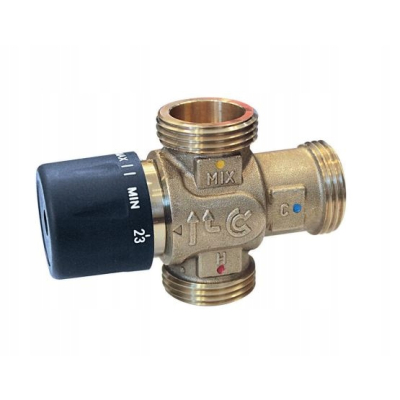

Trójdrogowy zawór termostatyczny:

Zadaniem zaworu termostatycznego, mieszającego, trójdrogowego marki Calido jest utrzymywanie stałej temperatury czynnika wyjściowego.

Element termostatyczny zaworu reguluje temperaturę czynnika na wyjściu, powodując mieszanie strumienia ciepłego i zimnego w celu uzyskania żądanej, ustawionej temperatury mieszania.

Temperatura ustawiana jest poprzez pokrętło ze skalą, którym nastawiana jest żądana temperatura obiegu grzewczego.

Parametry techniczne:

• Temperatura nominalna: 90˚C
• Temperatura max. chwilowa: 110˚C
• Zakres regulacji temperatury: 23-43˚C
• Dokładność regulacji: 2˚C
• Ciśnienie nominalne: 10 bar
• Współczynnik przepływu: Kv 3,2m3
• Rozmiar: 1"
• Maksymalne stężenie glikolu w czynniku: 50%
